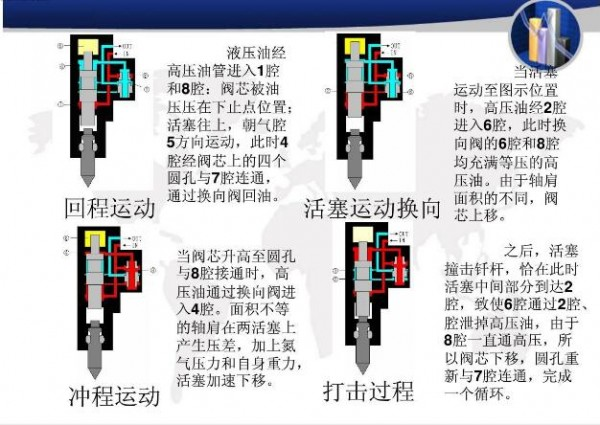

破碎锤的工作原理：
　　1、回程运动
　　液压油经高压油管进入1腔和8腔：阀芯被油压压在下止点位置；活塞往上，朝气腔5方向运动，此时4腔经阀芯上的四个圆孔与7腔连通，通过换向阀回油。
　　2、活塞运动换向
　　当活塞运动至图示位置时，高压油经2腔进入6腔，此时换向阀的6腔和8腔均充满等压的高压油。由于轴肩面积的不同，阀芯上移。
　　3、冲程运动
　　当阀芯升高至圆孔与8腔接通时，高压油通过换向阀进入4腔。面积不等的轴肩在两活塞上产生压差，加上氮气压力和自身重力，活塞加速下移。
　　4、打击过程
　　打击过程之后，活塞撞击钎杆，恰在此时活塞中间部分到达2腔，致使6腔通过2腔、腔泄掉高压油，由于8腔一直通高压，所以阀芯下移，圆孔重新与7腔连通，完成一个循环。
　　破碎锤工作原理也可以简单理解为：液压进油动能+上蓄能器动能推动油缸杆上行压缩氮气室，推到最高点后换向阀切换方向，液压进油动能+氮气压缩动能推动油缸杆快速下行敲击钎杆完成破碎工作。
